气动三片式球阀Q611F

Q611F气动三片式球阀阀体铸造采用国外引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。

在线订购
产品详情
产品名称:气动三片式球阀产品型号:Q611F
公称通径:DN15~DN100结构形式:球形
公称压力:1.6Mpa~6.4Mpa/1000WOG连接方式:法兰、对夹、内螺纹、焊接
适用温度:≤180ºC驱动方式:气动
阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、气体、液体生产厂家:上海亚泽

产品说明

Q611F气动三片式球阀阀体铸造采用国外引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。

工作原理

Q611F气动三片球阀是由气动执行器与三片式球阀组成,利用压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单、操作方便等优点。提高了使用寿命,气缸内输入气压后,作用于活塞上产生一定的推力,使齿轮型输出在活塞推动下,使齿轮输出轴于旋转,带动阀轴转动,从而使球阀球体在阀内随着转动,广泛应用于生产过程自动控制系统中的调节或开关操作场合。

产品特点

1、气动三片式球阀由仿意大利AT气动执行机构和Q11F球阀组成。
2、可选配限位开关,空气过滤减压阀、手轮机构,电磁阀。
3、气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装,运输。
4、采用精密压铸工艺制作的铝合金活塞,保证了双活塞精确的对称,并配合高质量的O型环和导向阀,可的供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定。
5、活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,正常使用寿命可达100万次!
6、阀体设计,铸造均采用台湾的先进工艺,具有结构合理。能达到气泡级密封,启闭力矩小,使用寿命长。
7、阀体与阀杆之间带防静电装置,阀杆防爆出装置设计,可适用多种恶劣场合选型。造型美观,质量可靠等优点。

主要技术参数

阀体形式内螺纹精铸阀体
公称通径DN6~100mm
公称压力PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
连接形式管螺纹(G)、锥螺纹(NPT)
阀盖形式一体式
压盖型式压帽拧紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式O型球型阀芯
流量特性快开特性

执行机构

执行器型号GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-20~+90℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

※注:如需详细执行器参数,请进入气动执行器页面进行查阅。

主要零件材料

1左阀体WCB、CF8、CF8M、CF3M
2阀座PEFE、PPL、304、316
3球体WCB、CF8、CF8M、CF3M
4密封圈PTFE/金属石墨缠绕垫片
5右阀体(中阀体)WCB、CF8、CF8M、CF3M
6阀杆2Cr13304、316、316L
7填料压盖WCB、CF8、CF8M、CF3M

主要性能指标

公称通径DN(mm)68101520253240506580100
允许压差(MPa)≤ 公称压力
动作范围0~90°
泄露量Q软密封为零泄露;金属密封符合ANSI B16.104 IV级标准
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的2%

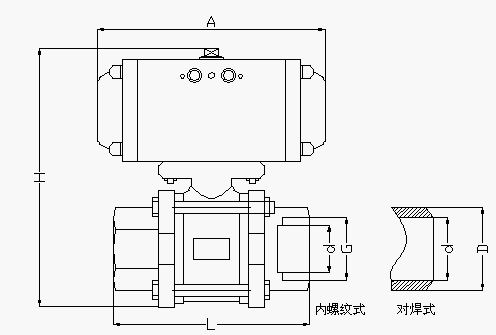

外形结构图



主要性能参数

试验压力(Mpa)公称压力(Mpa)压力级(class)JIS(K)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
气密试验0.5~0.7

主要外形及连接尺寸

公称通径内螺纹连接
mminchDLHGA
103/810601573/8″140
151/215751681/2″140
203/420801703/4″140
25125901801″140
3211/43211018511/4″164
4011/23812520011/2″164
502501442102″190
6521/26418623021/2″210
803782062503″247
1004982402704″247

※注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
