七种常用的气动球阀介绍

作者:佚名 发布时间:2022-10-26 14:22:24点击:



气动球阀是由气动执行器配套球阀组成,分为开关型和调节型,
一、Q641F气动法兰球阀

   气动法兰球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

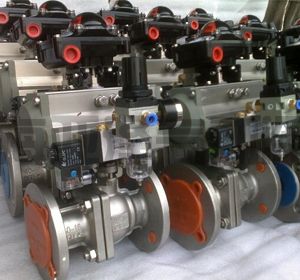

Q641F气动法兰球阀



产品名称 气动法兰球阀
产品型号Q641F
产品口径 DN15-DN300
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

二、Q611F气动内螺纹球阀
   气动内螺纹球阀是由双(单)作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。 当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

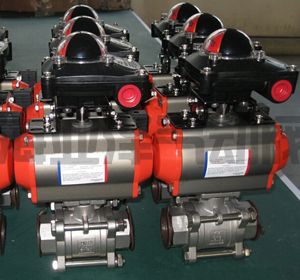

Q611F气动内螺纹球阀

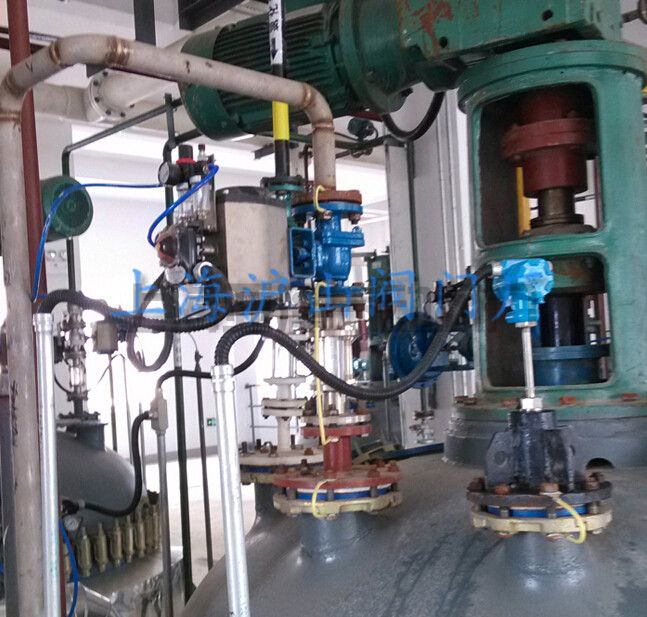

气动内螺纹球阀安装实例



产品名称 气动内螺纹球阀
产品型号Q611F
产品口径 DN6-DN100
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

三、Q671F气动对夹式球阀
   气动超薄型球阀(亦称气动对夹球阀)是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,是由单(双)作用活塞式气动执行器及超薄球阀组成。气动球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4~0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动超薄型球阀(气动对夹球阀)球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点。故气动超薄型球阀(气动对夹球阀)广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

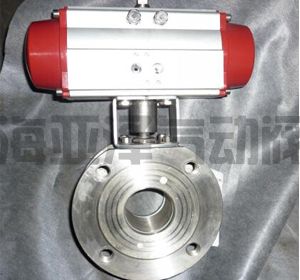

Q671F气动对夹超薄型球阀

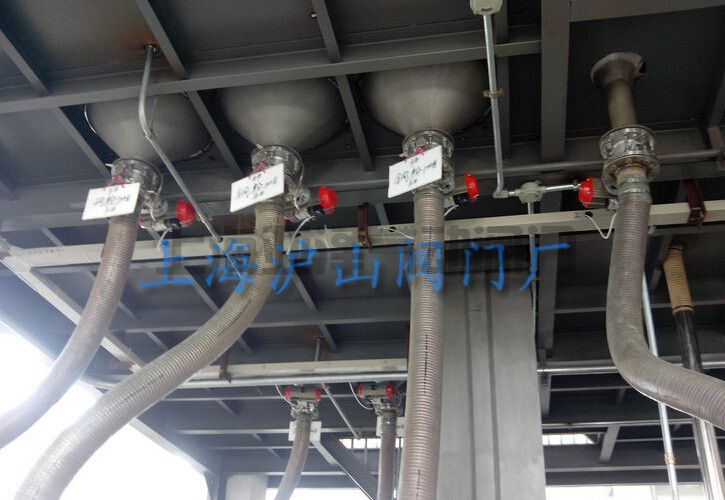

Q671F气动对夹超薄型球阀安装应用
产品名称 气动对夹球阀
产品型号Q671F
产品口径 DN15-DN300
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

四、Q644F、Q645F气动三通法兰球阀
   气动三通法兰球阀可分为L型和T型。L型三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

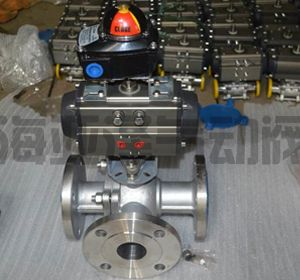

Q644F、Q645F气动三通法兰球阀

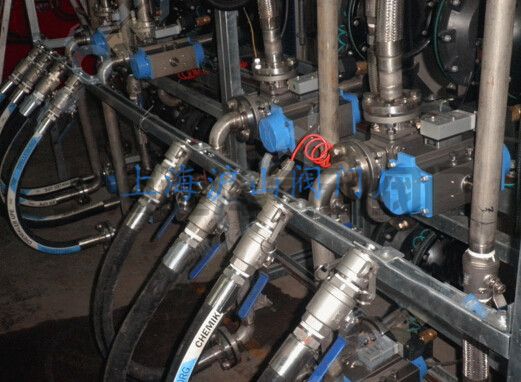

气动三通法兰球阀安装实例
产品名称 气动三通法兰球阀
产品型号Q644F、Q645F
产品口径 DN15-DN300
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

五、Q614F、Q615F气动三通内螺纹球阀
  气动三通内螺纹球阀主要适用于液休、气体、蒸汽等介质的配比调节与控制。气动内螺纹球阀的球体分L型和T型,气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路,更加经济实惠。

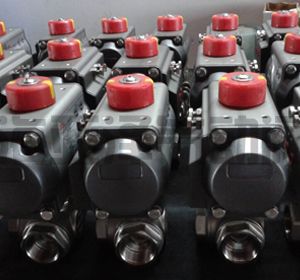

Q614F、Q615F气动三通内螺纹球阀

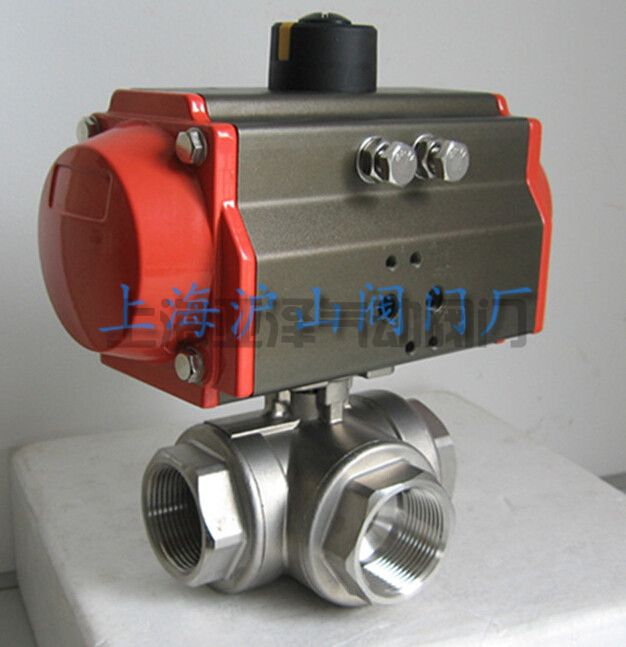

气动三通内螺纹球阀(T型)
产品名称 气动三通内螺纹球阀
产品型号Q614F、Q615F
产品口径 DN15-DN50
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

六、Q647F气动固定球阀
   气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

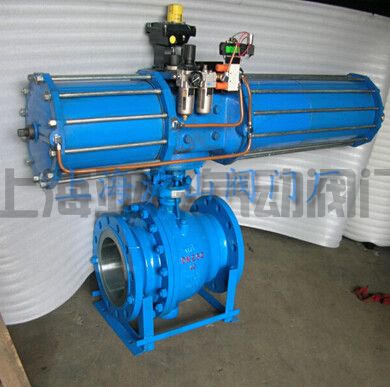

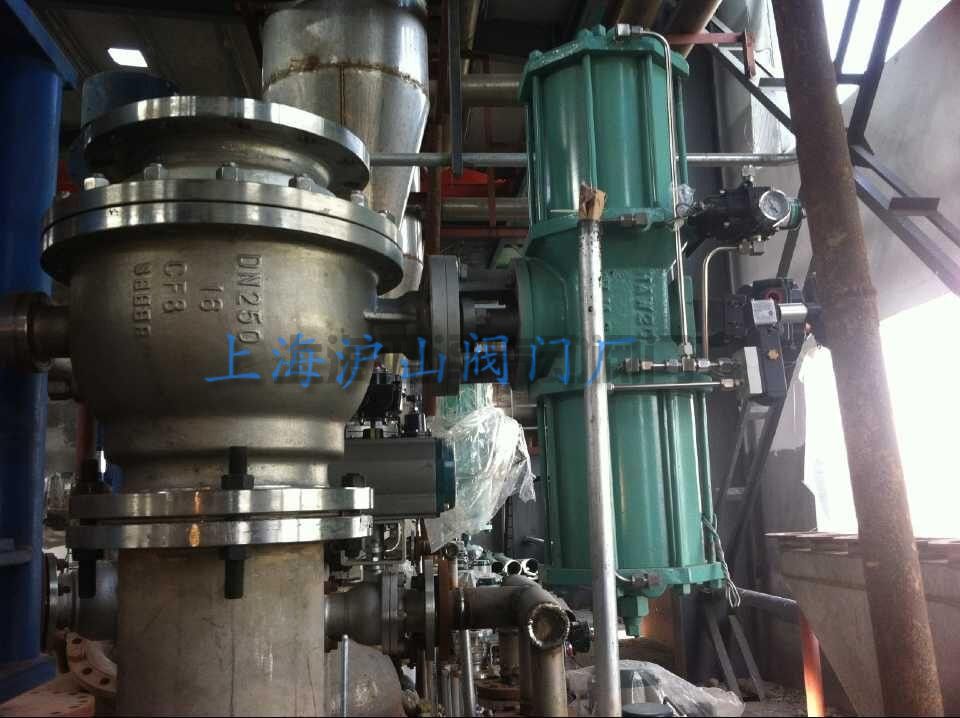

Q647F气动固定式球阀实拍气动固定式球阀安装案例
产品名称 气动三通内螺纹球阀
产品型号Q647F/H
产品口径 DN15-DN1000
产品压力 1.6MPa-6.4MPa
产品材质 碳钢、不锈钢

七、Q641F46气动衬氟球阀
   Q641F46气动衬氟球阀可作开关或调节之用,全通径气动衬氟球阀提供最大的流量,并可用于扫线清洗或隔离输送的管道,其广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

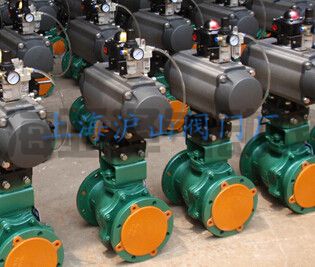

气动衬氟球阀实拍图气动衬氟球阀案例
产品名称气动衬氟球阀
产品型号Q641F46
产品口径DN15-DN400
产品压力1.6MPa-2.5MPa
产品材质碳钢、不锈钢
